صفحه اصلی > محصولات > ماژول USB WiFi > دو ماژول بلوتوث Wifi IPEX 867Mbps 32 پین برای OTT IPTV

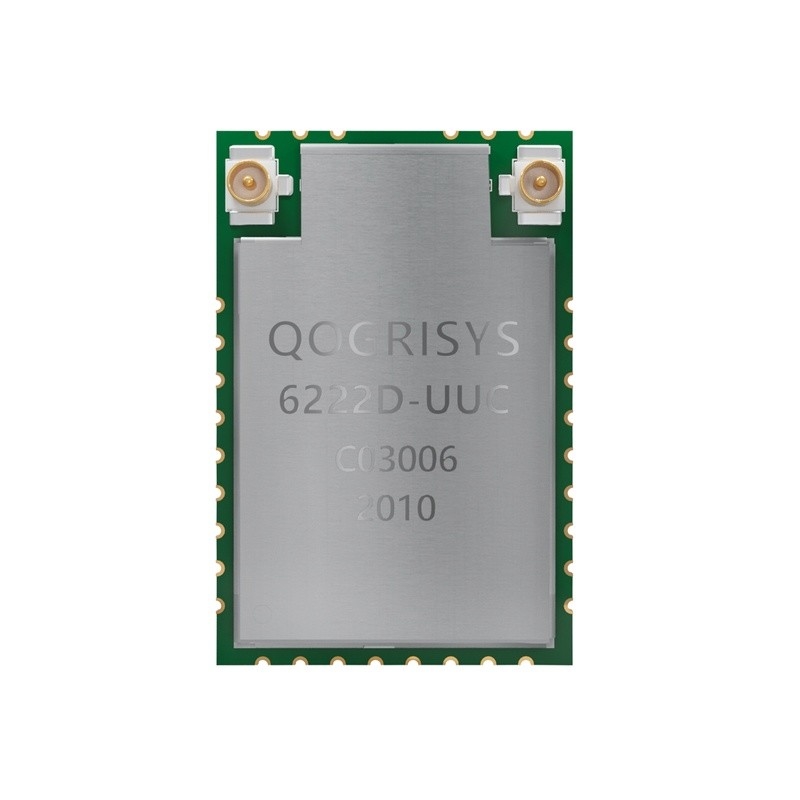

دو ماژول بلوتوث Wifi IPEX 867Mbps 32 پین برای OTT IPTV

جزئیات محصول

محل منبع: چین

نام تجاری: OFLYCOMM

گواهی: CE/ROSH/REACH

شماره مدل: 6222D-UUC

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 5 عدد

قیمت: USD4.5-7.5/pcs

جزئیات بسته بندی: قرقره

زمان تحویل: 15-40 روز کاری

شرایط پرداخت: T/T

قابلیت ارائه: 4000000 عدد در ماه

بهترین قیمت را دریافت کنید
برجسته:

دو ماژول بلوتوث Wifi IPEX

,

ماژول بلوتوث وای فای OTT IPTV

,

ماژول گیرنده وای فای 867 مگابیت بر ثانیه

مدول:
6222D-UUC
بسیار یکپارچه شده است:
آره
مطابقت داشته باشد:
IEEE802.11a/b/g/n/ac
آنتن:
2T2R+BT ANT
IPEX:
دو
پین ها:
32
مدول:
6222D-UUC
بسیار یکپارچه شده است:
آره
مطابقت داشته باشد:
IEEE802.11a/b/g/n/ac
آنتن:
2T2R+BT ANT
IPEX:
دو
پین ها:
32
دو ماژول بلوتوث Wifi IPEX 867Mbps 32 پین برای OTT IPTV

ماژول اصلی بلوتوث وای فای سرعت تا 867Mbps برای OTT / IPTV

6222D-UUC یک ماژول کم هزینه و کم مصرف است که تمام قابلیت های Wi-Fi و بلوتوث را دارد. ماژول بسیار یکپارچه امکان مرور وب، VoIP،اپلیکیشن های هدست بلوتوث. با قابلیت های رومینگ بی سیم و امنیت پیشرفته ، همچنین می تواند با فروشندگان مختلف ٪ 802.11a / b / g / n / ac 2x2 Access Points در LAN بی سیم تعامل داشته باشد.

دو ماژول بلوتوث Wifi IPEX 867Mbps 32 پین برای OTT IPTV 0
نگاهی سریع به 6222D-UUC

1.WLAN SOC برای برنامه های 5 GHz 802.11ac یا 2.4G/5G 802.11n WLAN.

2.موبلکس فضایی دو جریان تا 867 مگابایت در ثانیه

3.2.4GHz: 20/40MHz را پشتیبانی می کند

4.5GHz:20/40/80MHz

5.USB2.0 برای کنترل کننده های WLAN و BT

تعریف پین

دو ماژول بلوتوث Wifi IPEX 867Mbps 32 پین برای OTT IPTV 1



نه. نام نوع توضیحات ولتاژ
1 GPIO5 I/O

IC GPIO5

(پين اس ام اس رو فلاش کن)


2 GPIO4 I/O

IC GPIO4

(sFlash MOSI PIN)


3 EESC I/O ساعت فلاش سریال خارجی
(sFlash برای استفاده از دانگل)

4 EECS I/O ورودی ساعت 32K یا RTC خارجی
(sFlash CS PIN)

5 GND -نه. اتصالات زمینی
6 WL_DP+ I/O داده های USB+ (USB2.0)
7 WL_DM- I/O داده های USB- (USB2.0)
8 GND -نه. اتصالات زمینی
9 GPIO3_WPS -نه. IC GPIO3 ((WLAN WPS))
10 GPIO8_LED -نه. IC GPIO8 ((WLAN LED کم فعال)
11 GND -نه. اتصالات زمینی
12 BT_RF I/O BT پورت RF
13 GND -نه. اتصالات زمینی
14 BT_WAKE_HOST اوه ب.ت. بيدار شو 3.3V
15 HOST_WAKE_BT من هست بيدار شو BT 3.3V
16 GPIO0 -نه. IC GPIO0
17 GPIO1 -نه. IC GPIO1
18 GND -نه. اتصالات زمینی
19 WL_RF1 I/O 2.4G/5G Wi-Fi RF port1 (اختیاری)
20 GND -نه. اتصالات زمینی
21 GND -نه. اتصالات زمینی
22 WL_RF0 I/O 2.4G/5G Wi-Fi RF پورت0 (اختیاری)
23 GND -نه. اتصالات زمینی
24 GND -نه. اتصالات زمینی
25 GND -نه. اتصالات زمینی
26 WL_WAKE_HOST اوه

WLAN HOST را بیدار می کند

(با IC GPIO6 به اشتراک گذاشته می شود)

3.3V
27 تنظیم مجدد من

پین دستگاه را فعال کنید

روشن: بالا بکش ؛ خاموش: پایین بکش

3.3V
28 HOST_WAKE_WL من

HOST_WAKE_WLAN

(با IC GPIO7 به اشتراک گذاشته می شود)

3.3V
29 GND -نه. اتصالات زمینی
30 VDD33 P 3.3V ورودی ولتاژ 3.3V
31 NC -نه. بدون اتصال (پوشنده)
32 GND -نه. اتصالات زمینی

کاربرد مناسب

شما می توانید 6222D-UUC را به تبلت / نوت بوک / تلوزیون / دستگاه تبلیغاتی / OTT / IPTV / DVB / STB / DV / IPC / Mini Driving Recorder / Doorbell / Smart TV و غیره اعمال کنید.

سوالات بیشتر

سوال1: چطور می توانم راننده مرتبط را پیدا کنم؟

لطفا با اطلاعات پروژه خود با فروش تماس بگیرید، فرد مناسب مطابق با اطلاعات شما به شما ارسال خواهد کرد.

س2: آیا ماژول های شما گواهی می گیرند؟

آره، همه ماژول هامون گواهينامه دارن



کیه؟از کجا اومدي؟



OFLYCOMM متعهد به ارائه مشتریان با راه حل های اتصال IOT کامل است. با سال های بسیاری از تجربه که ما جمع آوری کرده ایم و بازارهای صنعت.ما از اتصال پهن باند LAN به Wan ارتباطات سلولی و عمق از ادغام منابع پشتیبانی با کیفیت در صنعت، برای ارائه مشتریان با طیف گسترده ای از خدمات عالی.

دو ماژول بلوتوث Wifi IPEX 867Mbps 32 پین برای OTT IPTV 2دو ماژول بلوتوث Wifi IPEX 867Mbps 32 پین برای OTT IPTV 3دو ماژول بلوتوث Wifi IPEX 867Mbps 32 پین برای OTT IPTV 4
