Realtek Wireless Transceiver Module 150Mbps BT4.2 EDR RF WIFI Module

ماژول گیرنده بی سیم Realtek 150Mbps ماژول BT4.2 EDR RF WIFI

  • برجسته

    ماژول فرستنده گیرنده بی سیم Realtek

    ,

    ماژول فرستنده گیرنده بی سیم 150 مگابیت در ثانیه

    ,

    ماژول فرستنده گیرنده بی سیم EDR RF WIFI

  • نوع
    آی سی درایو
  • محل اصلی
    گوانگدونگ، چین
  • LXW (MM)
    12.2 x 13
  • فرکانس کاری
    2.4 گیگاهرتز
  • نرخ انتقال
    150 مگابیت بر ثانیه
  • پشتیبانی BT
    BT 4.2
  • محل منبع
    چین
  • نام تجاری
    OFLYCOMM
  • گواهی
    CE/FCC/SRRC/ROHS/REACH
  • شماره مدل
    6223E-UUD
  • مقدار حداقل تعداد سفارش
    5/عدد
  • قیمت
    USD 2.3-3/pcs
  • جزئیات بسته بندی
    قرقره
  • زمان تحویل
    15-40 روز کاری
  • شرایط پرداخت
    T/T
  • قابلیت ارائه
    4000000 عدد در ماه

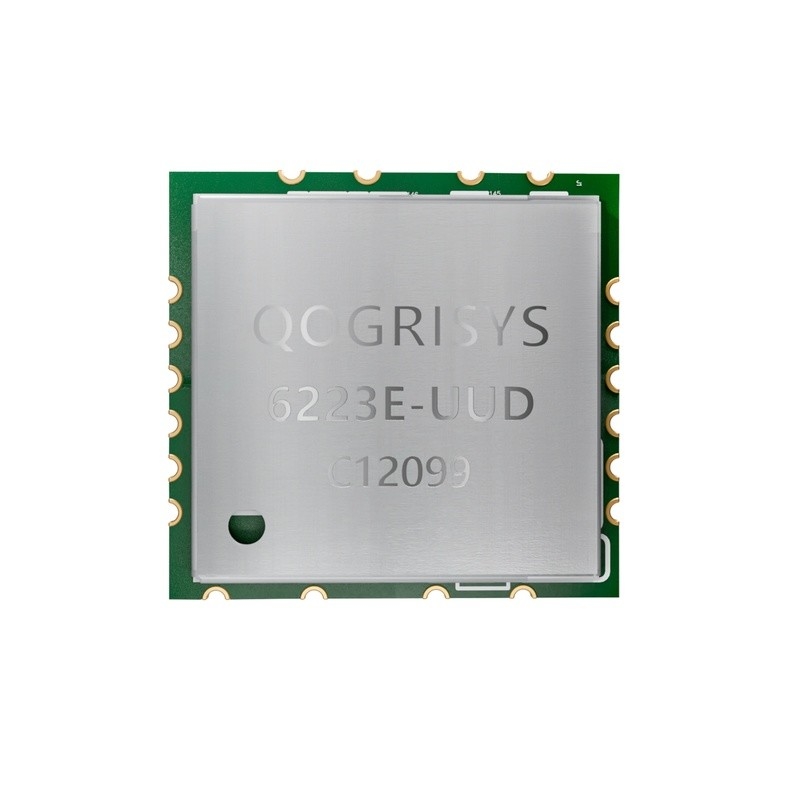

ماژول گیرنده بی سیم Realtek 150Mbps ماژول BT4.2 EDR RF WIFI

2.4GHz ریالتک فرستنده بی سیم BT4.2 ماژول WIFI RF با سیستم اندروید



6223E-UUD یک اندازه کوچک و مشخصات پایین از ماژول Wi-Fi + BT Combo است، اندازه صفحه 12.2mm * 13mm با ضخامت ماژول 1.9mm است.این می تواند به راحتی در فرآیند SMT تولید و بسیار مناسب برای رایانه های تبلت، کتاب فوق العاده، دستگاه های تلفن همراه و محصولات مصرفی. این رابط USB را برای Wi-Fi و بلوتوث فراهم می کند.ماژول فراهم می کند میراث ساده و 20MHz/40MHz مکانیسم همزیستی برای اطمینان از سازگار بودن به عقب و شبکه و بلوتوث می تواند پشتیبانی از BT2.1+EDR/BT3.0 و BT4.2.

6223E-UUD از یک تراشه Wi-Fi / BT کاملاً یکپارچه مبتنی بر فرآیند COMS پیشرفته استفاده می کند. 6223E-UUD کل بلوک های عملکرد Wi-Fi / BT را در یک تراشه مانند USB ، MAC ، BB ، AFE ، RFE ، PA ،EEPROM و LDO/SWR، به جز اینکه تعداد کمتری از اجزای منفعل بر روی PCB باقی مانده است.

این ماژول فشرده یک راه حل کلی برای ترکیبی از فن آوری های Wi-Fi + BT است. این ماژول به طور خاص برای تلفن های هوشمند و دستگاه های قابل حمل توسعه یافته است.



مشخصات عمده WLAN/BT

PHY: IEEE 802.11 b/g/n با پشتیبانی از باند 2.4 1x1
-- WIFI از رابط USB پشتیبانی می کند؛
-- BT از رابط USB پشتیبانی می کند؛
-- BT از 2.1+EDR پشتیبانی می کند؛
-- پشتیبانی BT 4.2;

مشخصات اصلی SOC

-- پشتیبانی از WPA/WPA2
PHY از 1T1R با سرعت انتقال 150Mbps پشتیبانی می کند.
• سایر مشخصات مهم
-- قدرت انتقال:

وای فای:
-- 802.11b@11Mbps 16±1.5dBm 802.11g@54Mbps 14±1.5dBm
-- 802.11n@65Mbps 13±1.5dBm (MCS 7_HT20)
-- بی تی:
-- حداکثر +10dBm



ابعاد فیزیکی ماژول

ماژول گیرنده بی سیم Realtek 150Mbps ماژول BT4.2 EDR RF WIFI 0

نمودار بلوک

ماژول گیرنده بی سیم Realtek 150Mbps ماژول BT4.2 EDR RF WIFI 1
