جزئیات محصول
محل منبع: چین
نام تجاری: FN-LINK
گواهی: ROHS/REACH

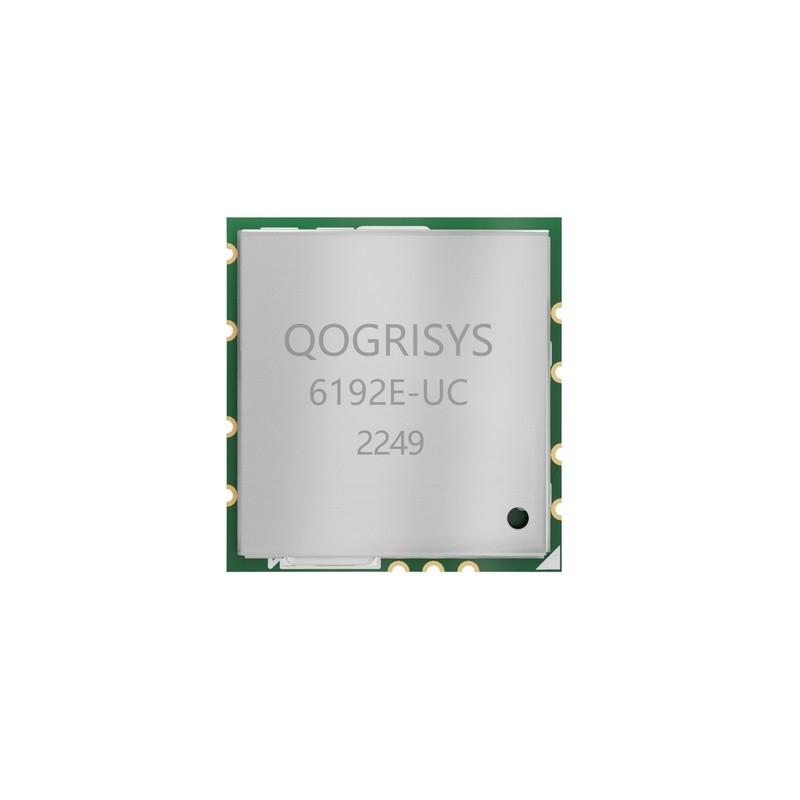

شماره مدل: 6192E-UC
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5/عدد
قیمت: USD 4.1-5.5/pcs
جزئیات بسته بندی: قرقره
زمان تحویل: 15-40 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 4000000 عدد در ماه
چیپست: |
RTL8192FC |
محدوده فرکانس: |
2.400 گیگاهرتز ~ 2.497 گیگاهرتز |
دمای عملیاتی: |
0 تا 70 درجه سانتی گراد |
دمای ذخیره سازی: |
-40 تا 85 درجه سانتی گراد |
سنجاق پا: |
11 پین |
تعداد کانال ها: |
Ch1 ~ Ch14 |
چیپست: |
RTL8192FC |
محدوده فرکانس: |
2.400 گیگاهرتز ~ 2.497 گیگاهرتز |
دمای عملیاتی: |
0 تا 70 درجه سانتی گراد |
دمای ذخیره سازی: |
-40 تا 85 درجه سانتی گراد |
سنجاق پا: |
11 پین |
تعداد کانال ها: |
Ch1 ~ Ch14 |
1. ردیابی آنتن S0 /S1 تا حد امکان کوتاهتر، مدار π برای تطبیق تطبیق اضافه شده است.
2. کنترل ردیابی USB به عنوان امپدانس 90 اهم.
3. منبع تغذیه 3V3 اضافه شده 2 خازن فیلتر (10uf+0.1uf) ;
| شماره مدل | 6192E-UC | چیپست اصلی | RTL8192EU |
| رابط | یو اس بی | استاندارد وای فای | IEEE802.11b/g/n |
| نرخ داده | 300 مگابیت بر ثانیه | گواهینامه | ROHS REACH |
| آنتن RF | آنتن خارجی | سیستم عامل پشتیبانی می شود | لینوکس/اندروید/ویندوز |
| فرکانس | 2.4 گیگاهرتز | منبع تغذیه | 3.3 ولت |
| نه | نام | تایپ کنید | شرح | ولتاژ |
| 1 | GND | - | اتصالات زمینی | |
| 2 | ANT 0 | I/O | پورت ورودی/خروجی RF0 | |
| 3 | ANT 1 | I/O | پورت ورودی/خروجی RF1 | |
| 4 | GND | - | اتصالات زمینی | |
| 5 | VDD33 | پ | منبع ولتاژ اصلی ورودی 3.3 ولت | 3.3 ولت |
| 6 | USB_DM | I/O | USB D- | |
| 7 | USB_DP | I/O | USB D+ | |
| 8 | GND | - | اتصالات زمینی | |
| 9 | NC | - | شناور (به زمین متصل نیست) | |
| 10 | NC | - | شناور (به زمین متصل نیست) | |
| 11 | NC | - | شناور (به زمین متصل نیست) |
کاربرد ماژول وای فای RTL8192FC
.
