ماژول Realtek بی‌سیم 2.4 گیگاهرتز 150 مگابیت بر ثانیه برای دستگاه تبلت

بررسی اجمالی

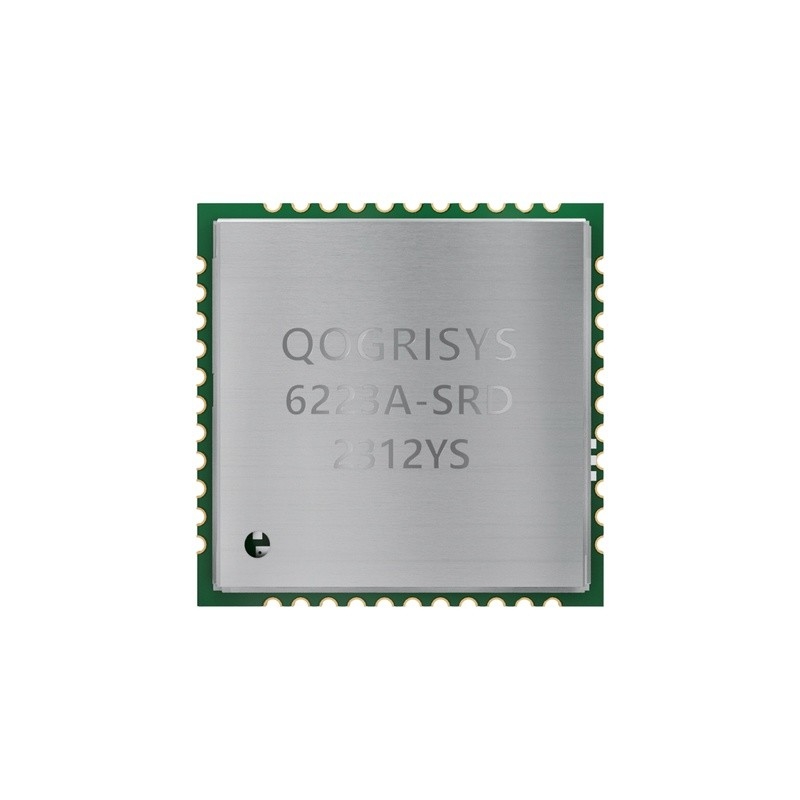

این محصول یک ماژول ترکیبی شبکه بلوتوث کوچک و بی سیم است که اندازه برد 12.2mm*13mm*1.7mm می باشد.ترکیب آن با فرآیند SMT آسان است، مخصوصاً برای تبلت ها، کتاب های فوق العاده و همچنین محصولات مصرفی مناسب است.این رابط SDIO برای WiFi و Uart برای بلوتوث فراهم می کند.نسخه biuetooth پشتیبانی شده BT2.1+EDR/BT3.0 و BT4.2 است.6223A-SRD عملکردهای WIFI و BT بسیار یکپارچه با یک تراشه واحد، کل بلوک های عملکرد WiFi/BT را در یک تراشه ادغام می کند، مانند SDIO/Uart، MAC، BB، AFE، RFE، PA، EEP ROM و LDO/SWR، به جز تعداد کمتری. اجزای غیرفعال روی PCB باقی مانده اند. این ماژول جمع و جور یک راه حل کامل برای ترکیبی از فناوری های WiFi + BT است.این ماژول به طور خاص برای تلفن های هوشمند و دستگاه های قابل حمل توسعه یافته است.

کجا می توان ماژول را اعمال کرد؟

ماژول WIFI که به عنوان ماژول WIFI پورت سریال نیز شناخته می شود، متعلق به لایه انتقال IOT است.ماژول WIFI تعبیه شده در دستگاه سخت افزاری سنتی می تواند مستقیماً از WIFI برای اتصال به اینترنت استفاده کند، که بخش مهمی از تحقق خانه هوشمند بی سیم، M2M و سایر برنامه های کاربردی اینترنت اشیا است.ماژول WIFI به طور گسترده در جنبه های زیر استفاده می شود:

►کاربرد مصرف کننده: تبلت / تلویزیون هوشمند / IPTV / OTT / IPC / بلندگوی هوش مصنوعی / سیستم امنیتی / اسباب بازی

►کاربرد تجاری و OA: چاپگر / پایانه POS / پروژکتور / سیستم جلسه / تخته سفید تعاملی / تجهیزات آموزشی

►کاربرد صنعتی و خودرویی: ابزار / وسیله نقلیه قبل از مونتاژ / پس از مونتاژ / قطار پرسرعت / شمع شارژ

►کاربرد پزشکی: تجهیزات پزشکی / ابزار پزشکی

►سایر محصولات الکترونیکی مصرفی: مشتاقانه منتظر حکمت شما هستم.

برخی اطلاعات مهم

شماره مدل: 6223A-SRD

چیپست اصلی: RTL8723DS

فرکانس: 2.4 گیگاهرتز

سرعت داده: 150 مگابیت بر ثانیه

رابط: SDIO/Uart

استاندارد WiFi: IEEE802.11b/g/n

آنتن: آنتن خارجی

دما: عملکرد: 0 تا 70 درجه سانتیگراد

                ذخیره سازی:-40 درجه سانتیگراد تا 85 درجه سانتیگراد

امنیت

WEP TKIP AES WPA WPA2
