جزئیات محصول
محل منبع: چین
نام تجاری: OFLYCOMM
گواهی: CE/FCC/SRRC/ROHS/REACH
شماره مدل: 6223A-SRD
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5/عدد
قیمت: USD 2.1-3/pcs
جزئیات بسته بندی: قرقره
زمان تحویل: 15-40 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 4000000 عدد در ماه
چیپست: |
RTL8723DS |
استاندارد وای فای: |
IEEE802.11b/g/n |
فرکانس: |
2.4 گیگاهرتز |
رابط: |
SDIO/Uart |
پشتیبانی سیستم عامل: |
ویندوز / اندروید / لینوکس |
امنیت: |
WEP، TKIP، AES، WPA، WPA2 |
اندازه: |
12.0x12.0x1.8mm |
درخواست: |
رایانه لوحی |
چیپست: |
RTL8723DS |
استاندارد وای فای: |
IEEE802.11b/g/n |
فرکانس: |
2.4 گیگاهرتز |
رابط: |
SDIO/Uart |
پشتیبانی سیستم عامل: |
ویندوز / اندروید / لینوکس |
امنیت: |
WEP، TKIP، AES، WPA، WPA2 |
اندازه: |
12.0x12.0x1.8mm |
درخواست: |
رایانه لوحی |

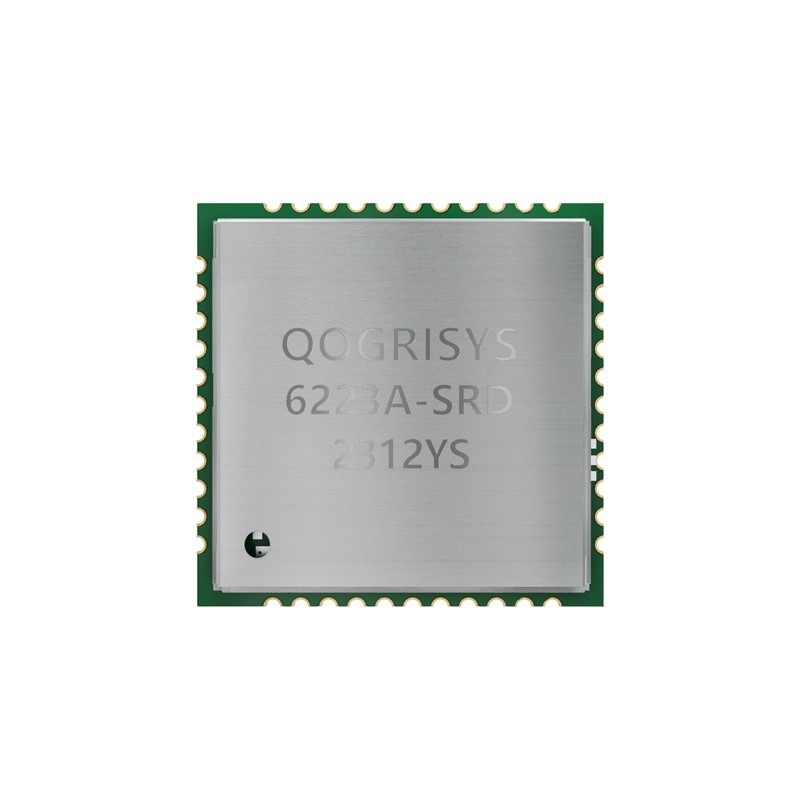

6223A-SRD اندازه کوچک و مشخصات کم ماژول Wi-Fi + BT Combo با ردپای LGA (Land-Grid Array)، اندازه برد 12mm*12mm با ضخامت ماژول 1.9mm است.می توان آن را به راحتی بر روی فرآیند SMT ساخت و برای رایانه های لوحی، اولترا بوک، دستگاه های تلفن همراه و محصولات مصرفی بسیار مناسب است.این رابط SDIO را برای Wi-Fi برای اتصال با پردازنده میزبان و رابط UART با سرعت بالا برای BT فراهم می کند.همچنین دارای یک رابط PCM برای انتقال داده های صوتی با لینک مستقیم به کدک صوتی خارجی از طریق کنترلر BT است.با استفاده از فناوری MIMO 1x1 802.11nb/g/n، سرعت وایفای در تئوری تا 150 مگابیت بر ثانیه میرسد و بلوتوث میتواند از BT2.1+EDR/BT3.0 و BT4.2 پشتیبانی کند.6223A-SRD از تراشه تک Wi-Fi/BT بسیار یکپارچه مبتنی بر فرآیند COMS پیشرفته استفاده می کند.6223A-SRD کل بلوک های عملکرد Wi-Fi/BT را در یک تراشه ادغام می کند، مانند SDIO/UART، MAC، BB، AFE، RFE، PA، EEPROM و LDO/SWR، به جز اجزای غیرفعال کمتری روی PCB باقی مانده است.
این ماژول فشرده یک راه حل کامل برای ترکیبی از فناوری های Wi-Fi + BT است.این ماژول به طور خاص برای تلفن های هوشمند و دستگاه های قابل حمل توسعه یافته است.
مشخصات عمومی
نام مدل |
6223A-SRD |
توضیحات محصول |
پشتیبانی از قابلیت های Wi-Fi/Bluetooth |
بعد، ابعاد، اندازه |
L x W x H: 12 x 12 x 1.8 (معمولی) میلی متر |
رابط Wi-Fi |
پشتیبانی از SDIO V2.0 |
رابط BT |
UART / PCM |
دمای عملیاتی |
0 تا 70 درجه سانتی گراد |
دمای ذخیره سازی |
-40 تا 85 درجه سانتی گراد |
RoHS |
تمام قطعات سخت افزاری کاملاً با دستورالعمل اتحادیه اروپا RoHS مطابقت دارند |
IO دیجیتال از برنامه VDD33 یا VDD18 پشتیبانی می کند.
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
دمای عملیاتی |
0 |
25 |
70 |
درجه سانتی گراد |
VCC33 |
3.15 |
3.3 |
3.45 |
V |
VDDIO |
1.7 |
1.8 یا 3.3 |
3.45 |
V |
مشخصات Wi-Fi/BT RF مشخصات RF 2.1 2.4 گیگاهرتز
ویژگی |
شرح |
|||
فرکانس عملیاتی |
2.400~2.4835 گیگاهرتز |
|||
ماسک طیف |
حداقلb/g/n |
تایپ کنیدb/g/n |
حداکثرb/g/n |
واحد b/g/n |
لوب های جانبی 1 (تا fc ± 11 مگاهرتز) |
- |
-42/-38/-32 |
- |
dBr |
لوب های جانبی دوم (تا fc ± 22MHZ) |
- |
-52/-60/-60 |
- |
dBr |
فرکانستحمل |
-20/-20/-20 |
- |
20/20/20 |
ppm |
استانداردها |
وای فای: BT: |
|||
مدولاسیون |
وای فای: BPSK (1 مگابیت در ثانیه)، BT: QPSK (2Mbps)، |
|||
نرخ داده PHY |
وای فای: BT: |
|||
انتقال توان خروجی |
وای فای: BT: 17±1.5dBm |
EVM |
802.11b /1Mbps: EVM≦-10dB 802.11b /11Mbps: EVM≦-10dB 802.11g /6Mbps: EVM≦-5dB 802.11g /54Mbps: EVM≦-25dB 802.11n/6.5Mbps: EVM≦-5dB 802.11n/65Mbps: EVM≦-28dB 802.11n/13.5Mbps: EVM≦-5dB 802.11n/135Mbps: EVM≦-28dB |
حساسیت گیرنده (Wi-Fi) |
802.11b@8% PER |
802.11g@10% در هر 6Mbps ≦-87dBm 9Mbps ≦-86dBm 12Mbps≦ -84dBm 18Mbps≦ -82dBm 24Mbps≦ -79dBm 36Mbps≦ -75dBm 48Mbps ≦-71dBm 54Mbps ≦-70dBm حداکثر سطح ورودی ≥-20 |
|
802.11n@10% PER HT20_MCS 0 ≦-87dBm HT20_MCS 1≦ -84dBm HT20_MCS 2 ≦-82dBm HT20_MCS 3 ≦-79dBm HT20_MCS 4 ≦-75dBm HT20_MCS 5 ≦-71dBm HT20_MCS 6 ≦-70dBm HT20_MCS 7 ≦حداکثر سطح ورودی -69dBm≥-20 HT40_MCS 0≦-84 HT40_MCS 1≦-81 HT40_MCS 2≦-79 HT40_MCS 3≦-76 HT40_MCS 4≦-72 HT40_MCS 5≦-68 HT40_MCS 6≦-67 HT40_MCS 7≦-66 |
|
حساسیت گیرنده (BT) |
-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps |
کانال عملیاتی |
وای فای 2.4 گیگاهرتز: 13: (فصل 1-13) – اروپا |
FN-LINK TECHNOLOGY LIMITED 4 اطلاعات اختصاصی و محرمانه
6223A-SRD
14: (فصل 1-14) – ژاپن BT 2.4GHz: Ch.0 ~ 78 |
|
کنترل دسترسی به رسانه |
Wi-Fi: CSMA/CA با ACK BT: AFH، Time Division |
آنتن |
آنتن خارجی |
معماری شبکه |
Wi-Fi: حالت Ad-hoc (Peer-to-Peer) حالت زیرساخت نرم افزار AP ارتباط مستقیم به کمک وای - فای |
امنیت |
Wi-Fi: WPA، WPA-PSK، WPA2، WPA2-PSK، WEP 64bit و 128bit، IEEE 802.11x، IEEE 802.11i BT: ساده پارینگ |
سیستم عامل پشتیبانی می شود |
اندروید / لینوکس |
رابط میزبان |
Wi-Fi: SDIO BT: UART |
ولتاژ بهره برداری |
ولتاژ تغذیه 3.3±10٪ Vdc I/O |
بعد، ابعاد، اندازه |
L12.0*W12.0*H1.8mm معمولی |
