صفحه اصلی > محصولات > ماژول وای فای Realtek > گیرنده فرستنده ماژول WiFi Realtek 3.3 ولت PCM IN RTL8821CU با بلوتوث

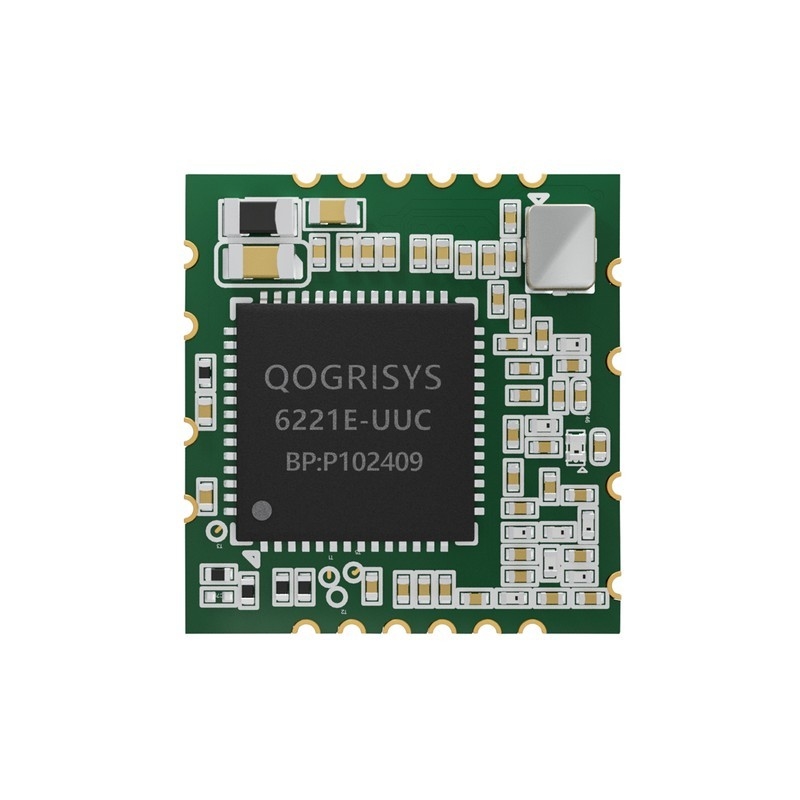

گیرنده فرستنده ماژول WiFi Realtek 3.3 ولت PCM IN RTL8821CU با بلوتوث

جزئیات محصول

محل منبع: چین

نام تجاری: OFLYCOMM

گواهی: CE/ROHS/REACH

شماره مدل: 6221E-UUC-02

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 5/عدد

قیمت: USD 3.3-5.5/pcs

جزئیات بسته بندی: قرقره

زمان تحویل: 15-40 روز کاری

شرایط پرداخت: T/T

قابلیت ارائه: 4000000 عدد در ماه

بهترین قیمت را دریافت کنید
برجسته:

ماژول WiFi Realtek 3.3 ولت

,

ماژول وای فای PCM IN Realtek

,

ماژول وای فای بی سیم بلوتوث RF

شماره مدل:
6221E-UUC-02
محل اصلی:
گوانگدونگ، چین
دمای عملیاتی (حداقل):
0 درجه سانتی گراد
دمای عملیاتی (نوع):
25 درجه سانتی گراد
دمای عملیاتی (حداکثر):
70 درجه سانتی گراد
VCC33:
3.3 ولت
شماره مدل:
6221E-UUC-02
محل اصلی:
گوانگدونگ، چین
دمای عملیاتی (حداقل):
0 درجه سانتی گراد
دمای عملیاتی (نوع):
25 درجه سانتی گراد
دمای عملیاتی (حداکثر):
70 درجه سانتی گراد
VCC33:
3.3 ولت
گیرنده فرستنده ماژول WiFi Realtek 3.3 ولت PCM IN RTL8821CU با بلوتوث

ماژول وای فای ریالتک ماژول وای فای فرستنده و گیرنده RTL8821CU ماژول RF با بلوتوث



پارامترهای عمومی برای 6221E-UUC-02



نام مدل: 6221E-UUC

توضیحات محصول: پشتیبانی از قابلیت های Wi-Fi / Bluetooth

ابعاد: L x W x H: 13 x 12.2 x 1.7 میلی متر

رابط وای فای:USB 2.0

BT رابط:USB 2.0

دمای کار: 0°C تا 70°C

دمای نگهداری: -55°C تا 85°C

RoHS:تمام قطعات سخت افزاری کاملا با دستورالعمل RoHS اتحادیه اروپا مطابقت دارند

توضیحات پین

گیرنده فرستنده ماژول WiFi Realtek 3.3 ولت PCM IN RTL8821CU با بلوتوث 0

نه نام نوع توضیحات ولتاژ
1 GND - اتصالات زمینی
2 WL_BT_ANT I/O 5G Wi-Fi و BT ANT
3 WL_ANT I/O 2.4G Wi-Fi ANT
4 GND - اتصالات زمینی
5 PCM IN من PCM IN 3.3V
6 PCM OUT اوه PCM OUT 3.3V
7 PCM SYNC اوه PCM SYNC 3.3V
8 PCM CLK I/O PCM CLK 3.3V
9 BT_WAKE_HOST اوه

دستگاه بلوتوث برای بیدار کردن HOST

افتضاح کم، فعال بالا.

3.3V
10 HOST_WAKE_BT من

HOST برای بیدار کردن دستگاه بلوتوث

می توانید این پین NC نگه دارید، با استفاده از رابط USB بیدار BT

3.3V
11 VDD33 P 3.3V قدرت ورودی 3.3V
12 D- I/O USB DATA DM
13 D+ I/O USB DATA DP
14 GND - اتصالات زمینی
15 NC I/O شناور
16 WL_DIS من

وای فای غیرفعال

WL ON: بالا بکش ؛ WL OFF: پایین بکش

این تابع پین پشتیبانی نمی شود

3.3V
17 BT_DIS من

بلوتوث غیرفعال شده

BT ON: بالا بکش ؛ BT OFF: پایین بکش

این تابع پین پشتیبانی نمی شود

3.3V
18 CHIP_EN من

"چپ فعال"

پیش فرض ON: بلند بکشید ؛ OFF: پایین بکشید

ماژول پیش فرض بلند کشش

3.3V
19 HOST_WAKE_WL من

HOST برای بیدار کردن دستگاه Wi-Fi

حالت پیش فرض بالا، ورودی پایین، ماژول بیداری

3.3V
20 WL_WAKE_HOST اوه

دستگاه وای فای برای بیدار کردن HOST

پیش فرض پایین، خروجی بالا برای بیدار کردن میزبان

3.3V
21 NC - شناور
22 GPIO8 I/O

LED GPIO

اتصال به کاتود ال ای دی

3.3V

P:power I:input O:output (پ:قدرت I: ورودی یا خروجی)
