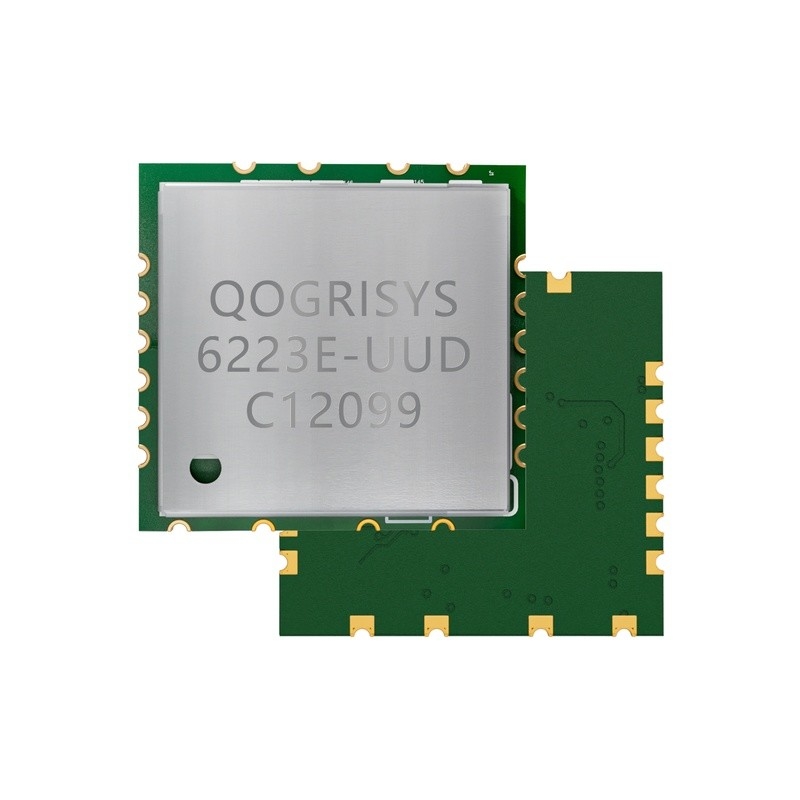

6223E-UUD-W3 یک اندازه کوچک و مشخصات پایین از ماژول WiFi + BT Combo است، اندازه صفحه 12.2mm * 13mm با ضخامت ماژول 1.7mm است.این می تواند به راحتی در فرآیند SMT تولید و بسیار مناسب برای رایانه های تبلتاین دستگاه رابط USB برای وای فای و بلوتوث را فراهم می کند. سرعت وای فای می تواند به طور تئوری با استفاده از 1x1 802 به 150Mbps برسد.تکنولوژی 11n MIMO و بلوتوث می تواند از BT2 پشتیبانی کند.1+EDR/BT3.0 و BT4.2.
6223E-UUD-W3 از یک تراشه واحد WiFi/BT که بر اساس فرآیند پیشرفته COMS است استفاده می کند.
6223E-UUD-W3 کل بلوک های عملکرد WiFi / BT را در یک تراشه مانند USB، MAC، BB،AFE،RFE، PA، EEP ROM و LDO / SWR ادغام می کند، به جز اینکه تعداد کمتری از اجزای منفعل در PCB باقی مانده است.
این ماژول فشرده یک راه حل کلی برای ترکیبی از فن آوری های WiFi + BT است. این ماژول به طور خاص برای تلفن های هوشمند و دستگاه های قابل حمل توسعه یافته است.
شماره مدل | 6223E-UUD-W3 | چیپست اصلی | RTL8723DU |
رابط | USB | استاندارد وای فای | IEEE802.11b/g/n |
نرخ داده | 150 مگابايت در ثانیه | گواهینامه | ROHS REACH |
آنتن RF | آنتن خارجی | پشتیبانی از سیستم عامل | ویندوز/لینوکس/اندروید |
فرکانس | 2.4GHz | منبع برق | 3.3V |
اندازه | 12.2x13.0x1.9mm | زنجیره RF | 1T1R |
دمای کار | 0°C تا 70°C | دمای ذخیره سازی | -55°C تا 85°C |
کار در باند فرکانس ISM ((2.4GHz)
USB برای وای فای و بلوتوث
پشتیبانی از استانداردهای IEEE: IEEE 802.11b، IEEE 802.11g، IEEE 802.11n، IEEE 802.11d، IEEE 802.11e، IEEE 802.11h، IEEE 802.11i
کاملاً واجد شرایط برای مشخصات بلوتوث 2.1+EDR از جمله حالت مدولاسیون 2Mbps و 3Mbps
به طور کامل برای بلوتوث 3 واجد شرایط است0
به طور کامل برای حالت دوگانه بلوتوث 4.2 واجد شرایط است
عملکرد بلوتوث با سرعت کامل با پشتیبانی Piconet و Scatternet
امنیت سطح شرکت که می تواند گواهینامه WPA/WPA2 را برای WiFi اعمال کند
وای فای 1 فرستنده و 1 گیرنده اجازه می دهد تا نرخ داده ها را تا 150 Mbps پایین و 150 Mbps بالا از نرخ PHY پشتیبانی کند
و کاربرد مصرف کننده
تبلت/تلویزیون هوشمند/IPTV/OTT/IPC/استراک های هوش مصنوعی/سیستم امنیتی/بازیک
& کاربرد تجاری و OA
چاپگر / ترمینال POS / پروژکتور / سیستم جلسه / تخته سفید تعاملی / تجهیزات آموزشی
کاربرد صنعتی و خودرو
ابزار/ وسیله نقلیه قبل از مونتاژ/ بعد از مونتاژ/ قطار با سرعت بالا/ انبار شارژ
کاربرد پزشکی
تجهیزات پزشکی/ ابزار پزشکی
سایر محصولات الکترونیکی مصرفی
یادداشت
احترام به مشتری،لطفاً قبل از خرید ماژول با کارکنان فروش تماس بگیرید تا مشاوره قبل از فروش انجام شود. در غیر این صورت،ماژول ممکن است نیازهای شما را برآورده نکند یا ماژول ها موجودی ندارند.
مدارک مشخصات دقیق، لطفا از وب سایت رسمی یا فروش دانلود کنید.
